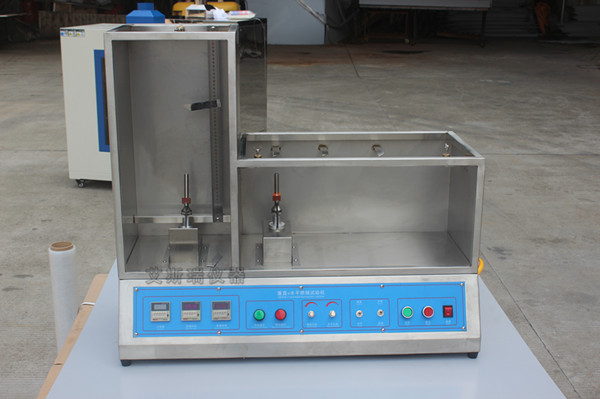

電線電纜水平垂直燃燒試驗機ASR-4321是根據UL1581、UL13、UL444、UL1655的VW-1以及CSA的FT-1標準設計制作。主要用來檢驗各種電線電纜絕緣被覆材料、印刷電路板材料,IC絕緣體等有機材料的耐燃燒性能測試，現在很多電線電纜企業檢驗室都配備了這臺試驗機。
這臺電線電纜水平垂直燃燒試驗機主要是由燃燒試驗箱和控制柜兩部分組成的。電線電纜水平垂直燃燒試驗機主要作用是產生試驗用的標準火焰，以及容納阻燃電纜燃燒的空間、附屬的溫度測量方法、時間測量等功能?？刂乒袷钱a(chǎn)生電纜額定工作電流5倍以上電流的裝置。根據測量要求可以產生(10～5000)A的工作電流。
電線電纜水平垂直燃燒試驗機怎么使用？對于礦用電纜負載燃燒試驗機進行校準，要具備下列標準設備：
(1)鋼卷尺一把，建議(0～5)m的。
(2)游標卡尺一把，建議(0～150)mm的。
(3)量程為(0～100)A，(0～500)A，(0～1000)A，(0～5000)A的標準電互感器各一只，或者多量程標準互感器一只;0.2級以上電流表1只。
(4)熱電偶檢定裝置，量程(0～1300)℃。
(5)二次儀表校準儀：可輸出K型分度標準信號。
(6)電子秒表：0.01秒分度值。
環境溫度：(-15～45)℃相對濕度:(30～80)%RH
電線電纜水平垂直燃燒試驗機怎么使用？
1、燃燒試驗機尺寸的測量用：鋼卷尺和游標卡尺對礦用電纜負載燃燒試驗箱的尺寸進行測量。
2、燃燒試驗機的箱體尺寸應滿足以下要求(允許誤差為2mm)。
3.工作電流測量：根據待測范圍，選擇合適的電纜，將電纜穿過變壓器的初級線圈，然后將電纜連接到控制箱的電流輸出端，并將變壓器連接到標準儀器。在要檢測的輸出范圍上均勻選擇5個點，必須包括大電流值。慢慢將電流升至各驗證點，然后讀取標準指示值。輸出電流的誤差由檢測到的指示值減去標準指示值得到，允許誤差為5%。
在電流測量中，必須注意的是，在大范圍驗證過程中，電纜和接頭之間的連接必須可靠連接，因?yàn)殡娏髦当容^大。當電流升高時，應注意接頭。如果有冷光和煙霧，則應立即停止實驗并檢查連接。
4、溫度儀表測量：根據JJG617-1996《數字溫度指儀檢定規程》的要求，使用二次儀表校準器校準溫度計。根據JJG351-1996《廉金屬熱電偶檢定規程》，熱電偶應從裝置中取出，由熱電偶檢定裝置檢定，檢定溫度范圍為(0 ~ 300)。
5、時間測量：用試驗機上的計時裝置和電子秒表同時開始計時，時間結束后同時結束計時。時間測量點為5分鐘、10分鐘、20分鐘，每個點測量3次。根據測量結果，從計時裝置設定的時間中減去電子秒表測量的時間，即為時間測量誤差，允許誤差為2s’。
校準完成后，簽發校準證書，并根據測量數據填寫校準數據。
重新校準的間隔由用戶根據使用情況確定，建議為12個月。
電線電纜水平垂直燃燒試驗機的發明適用于電線電纜絕緣涂層材料、印刷電路板材料、ic絕緣體等各種有機材料的耐燃性測試。試驗時，將試件放在火焰頂部，燃燒15秒，熄滅15秒，重復5次后檢查試件的燃燒情況?？稍O(shè)定燃燒、熄滅時間和重復次數，并可自動操作。需要了解更多電線電纜水平和垂直燃燒測試儀，歡迎咨詢艾斯瑞儀器。
